消防水泵房的圖紙如何看？

來源：千凱查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2021-09-24 08:22:38【大中小】

1.看水泵進水管與消防水池如何連接？水泵房里一條供水干管，一頭以2支吸水管分別在消防水池不同部位與消防水池連接；另一頭分別與水泵房消防給水系統所有水泵的進水管連接，與此同時，還要看水管上是否要設置閥門？吸水管與水泵進水管上是否設置閥門，供水干管是否設置自動排氣閥。

2.看噴淋系統和消火栓系統的管網如何連接？以高層建筑為例，各消防給水系統都要設置高中低區，每個系統分了多少區？哪支水平管代表高區？哪支管代表中、低區？管網是否環狀連接？必須要從圖紙上了解。

3.一般水泵有兩個出水口，若其中一個出水口為高中區供水，另一個出水口就為低區供水，以此類推。水泵的各分區出水管與各分區的循環管連接，就組成不同分區的系統管網。另外,還要看水泵每支出水管是否都設置閘閥止回閥、壓力？水泵房內循環管上是否設置閥門？

4.要看每個分區管網是否另外繞過水泵，直接與消防水池連接？每個分區的循環管直接與消防水池供水管（非水泵供水管，另一支供水管）連接，是否設置減壓閥和閘閥？

5.要看穩壓設備（穩壓水泵、氣壓罐等）與管網如何連接？穩壓設備與高區官網如何連接？連接管上是否設置壓力開關？

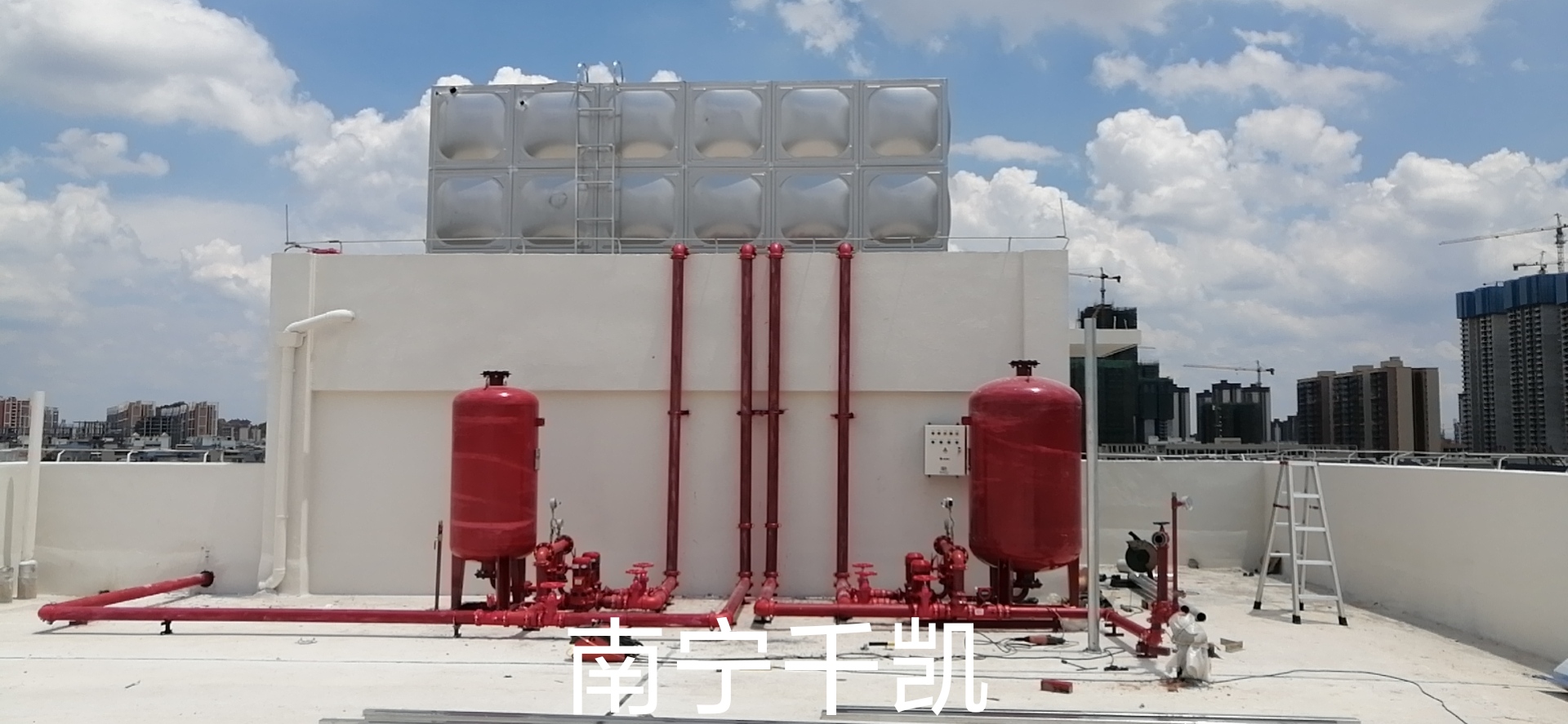

水泵2

水泵1

水泵3
