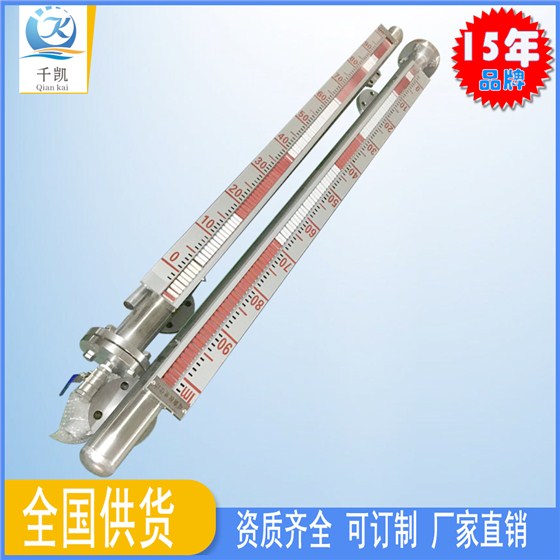

磁翻板液位計可用于各種塔、罐槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封,防泄漏和適應高壓高溫、腐蝕性條件下的液位測量,具有可靠的安全性,它彌補了玻璃板(管)液位計指示不清晰,易破碎的不足,不受高、低溫度劇變的影響,不需多組液位計的組合。全過程測量無盲區,顯示醒目、讀數直觀,且測量范圍大。特別是現場指示部分,由于不與液體介質直接接觸,所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質,更顯其優越性。因此,它比傳統的玻璃管,板式液位計具有更高的可靠性、安全性、先進性、實用性。
測量范圍:300~15000mm
準確度: ?±5mm,±10mm
翻柱直徑:10mm,16mm
工作壓力:≤2.5Mpa(2.5MPa以上可另行設汁)
防腐型≤0.6Mpa
介質密度:≥0.45g/cm3
介質密度差:≥0.15g/cm3(測量界位)
介質溫度:-20℃ +250℃(特殊要求可達450℃)
介質粘度:≤0.4Pa·S,對于粘度大的介質或溫度
1、磁翻板液位計結構:液位計根據浮力原理,浮子在測量管內隨液位的升降而上下移動,浮子內的永久磁鋼通過磁耦合作用,驅動紅、白色翻柱翻轉180’液位上升時,翻柱由白色轉為紅色,下降時,翻柱由紅色轉為白色,從而實現液位的指示。
2、上下限開關輸出:利用磁性浮子隨液位移動,使安裝在液位計立管設定位置上的簧片開關動作,實現開-關控制或報警。
3、液位計電遠傳:在磁翻板液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成,它通過磁浮子上下移動,經磁耦合作用使導管內測量元件依次動作,獲得電阻信號變化,轉換成0~10或4~20mA的標準電流信號輸出,以便與數字顯示儀表或計算機聯接,實現遠傳顯示及控制。
