反滲透技術:高壓泵選型設計注意事項
為了維持反滲透產水量、操作壓力不超過允許極限值,就必須控制高壓泵的出口壓力,反滲透常用高壓泵類型為離心泵和柱塞泵。是流體輸送和提升的重要設備。選型依據,應根據工藝流程,給排水要求,從五個方面加以考慮,既液體輸送量、裝置揚程、液體性質、管路布置以及操作運轉條件等。
對不設變頻器系統,出口可設截止閥或旋塞閥和電動慢開閥

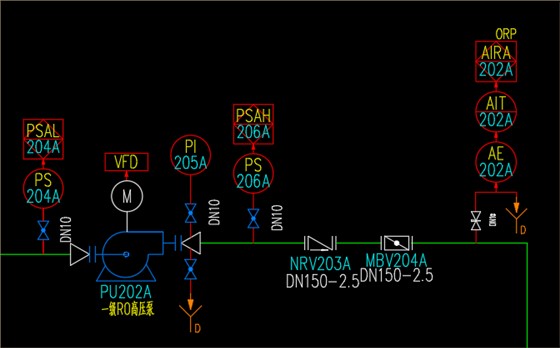

【1】離心泵
離心泵適用于要求較低壓力和較高流量的系統,2.0MPa以下的低操作壓力反滲透系統一般采用高壓泵。
使用具有恒轉速電機的泵時,常在泵的出口管線上設置節流閥控制出口的流量和壓力。
對于進水溫度變化顯著的反滲透和納濾系統,建議使用可變頻調節電機轉速的泵,以減少不必要的能量消耗,但是變頻泵的價格要高一些。

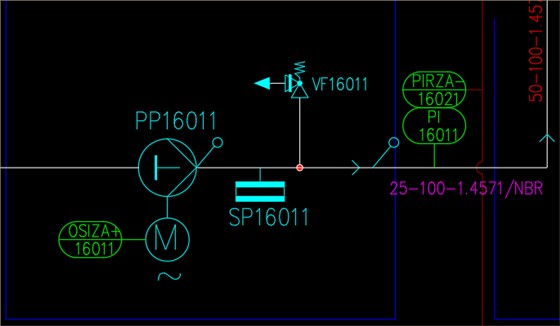

圖中SP為脈動阻尼器,VF為安全閥
【2】柱塞泵
高壓柱塞泵的動作原理是依靠固體壁的移動擠壓方式,適用于需要高壓力、小流量的系統。
5.0MPa以上海水淡化系統及高壓反滲透系統常采用這種類型的泵。
由于柱塞泵的吐出壓力過高,不能使用節流閥控制柱塞泵出口的流量和壓力,壓力和流量的調節依靠泵出口處設置的背壓防止閥。
一般柱塞泵自身設有背壓防止閥,但是泵自身的防止閥按泵本身的壓力設定的,一般要遠遠高于膜元件允許的最 高壓力。
在泵的出口處安裝安全泄壓閥以防止過剩壓力沖擊反滲透膜。
此外,如果泵本身沒有安裝壓力緩沖裝置,應該在出口處安裝緩沖裝置降低壓力脈沖。
